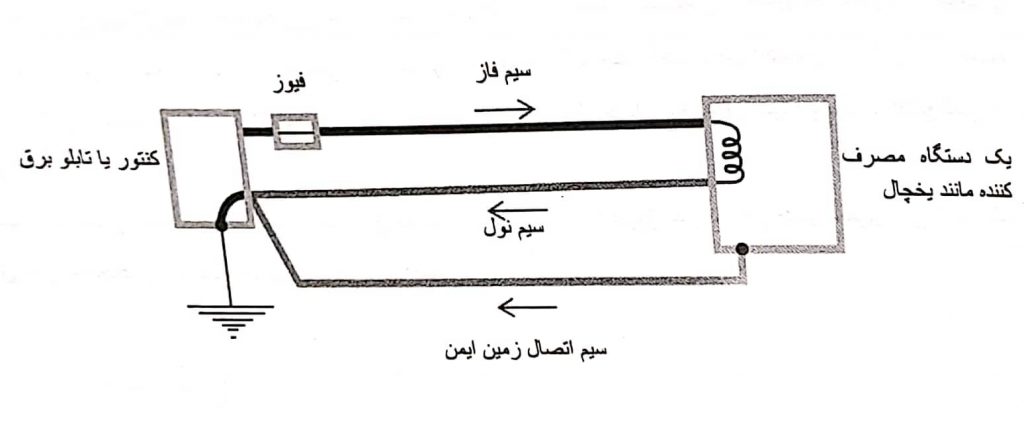

برای روشن شدن نقش سیم اتصال زمین ایمن (سیم سبز رنگ در شکل فوق) به دو مورد زیر اشاره می شود:

1. جریان برق همان حرکت الکترون هاست که از منبع تولید برق از طریق سیم فاز حرکت کرده و پس از عبور از دستگاه مصرف کننده مانند یخچال از طریق سیم نول به منبع تولید برق باز می گردد. این چرخه حرکتی الکترون ها اگر در نقطه ای از مسیر قطع گردد، الکترون ها دیگر نمی توانند به حرکت خود ادامه دهند به عبارتی جریان برق عبور نمی کند در نتیجه خواص آن (مانند ایجاد حرارت، نور و …) نیز ظاهر نخواهد شد.
2. اعزام برقکار ساختمان با ما.
3. اگر برای برق در مسیر عبور در نظر گرفته شود، بیشترین جریان برق همواره از مسیری عبور می کند که دارای مقاومت کم تری است زیرا حرکت الکترون ها در آن مسیر راحت تر و آسان تر است.

بر می گردیم به شکل فوق

همان طوری که ملاحظه می شود، جریان برق پس از عبور از سیم فاز و دستگاه مصرف کننده از طریق سیم نول خود را به منبع (کنتور و …) باز می گرداند. البته این کار به منظور استفاده از انرژی و خواص برق انجام می گیرد یعنی به هنگام عبور جریان برق از

یخچال، فرآیند سرد شدن در آن صورت می گیرد. حال اگر در داخل یخچال به علت بروز اشکال فنی، سیم برق با بدنه تماس پیدا کند، در این صورت برای عبور جریان دو راه ایجاد می شود.

 تا زمانی که بدنه یخچال به هادی دیگری متصل نباشد، برقی از طریق بدنه عبور نخواهد کرد اما هنگامی که شخصی به بدنه یخچال دست می زند، مسیر از طریق بدن شخص امتداد پیدا می کند و چنانچه پای  شخص در زمین (که خود هادی خوبی برای برق است) قرار داشته باشد، مسیر دوم برای عبور جریان برق از یخچال تا کنتور کامل می شود. حالا برق برای عبور دو مسیر دارد:

الف) سیم نول

ب) بدنه یخچال به اضافه بدن شخص به اضافه زمین

چنانچه مقاومت مسیر (ب) کمتر باشد، حداکثر برق از آن مسیر عبور کرده و منجر به برق گرفتگی شخص می شود .

برقکار ساختمان در تمام مناطق تهران با ما.

سیم اتصال زمین ایمن (سیم سبز رنگ) طوری انتخاب می شود که مقاومت آن 0.1 سيم نول باشد. بنابراین وقتی بدنه یخچال با برق تماس پیدا می کند بلافاصله مسیر بدنه با سیم سبز، مسیر عبور برق را کامل می کند و به دلیل آن که مقاومت سیم سبز از سیم نول کمتر است، حداکثر جریان برق مسیر عبور خود را از طریق بدنه یخچال و سیم سبز انتخاب می کند.

به این ترتیب حتی بدون دست زدن شخص به بدنه یخچال برق بدنه برای خود مسیر عبور دارد. در عمل با توجه به مقاومت سیم نول مصرفی در منازل، مقاومت سیم مسبز آن چنان کم است که با دست زدن شخص به يخچال، جریان برق از بدن شخص عبور نخواهد کرد.

نکته دیگری هم هست که مربوط به رابطه ولتاژ با مقاومت است. بین ولتاژ برق که به منزل آورده می شود با مقاومت مسیر برق و شدت جریان عبوری از مسیر برق، رابطه زیر وجود دارد:

V = R * I

در حالت عادی، ولتاژ برق ورودی منزل و همچنین مقاومت مسیر ثابت است، لذا جریان مشخصی در مسیر وجود دارد. اما هنگامی که اتصال بدنه رخ می دهد

( برقکار ساختمان ) در آن صورت سیم سبز بخشی اعظم مسیر عبور جریان را به خود اختصاص داده و از آنجائی که معمولاً مقاومت آن ۱۰ برابر کمتر از سیم نول است لذا از سیم سبز ۱۰ برابر بیشتر از سیم نول جریان برق عبور کرده و سبب قطع فیوز در مسیر سیم فاز می شود.

بنابراین وجود سیم اتصال زمین ایمن نه تنها از عبور برق موجود در بدنه دستگاه از طریق بدن شخص جلوگیری می کند بلکه وجود اتصال برق به بدنه یخچال را با قطع جریان برق خبر می دهد.
